Guia Completo sobre Motores Servo: Funcionamento, Aplicações e Instalação

Os motores servo, também conhecidos como servo motores, são dispositivos eletromecânicos amplamente utilizados em sistemas de automação, robótica e controle, desempenhando um papel crucial no controle preciso de movimento. Neste guia, vamos explorar o que são motores servo, como funcionam, como montá-los e programá-los, além de explicar como utilizá-los com controladores como o Arduino. Este artigo visa fornecer uma compreensão detalhada sobre servo motores e suas diversas aplicações, com foco em estudantes de engenharia e tecnologia.

O Que São Servo Motores?

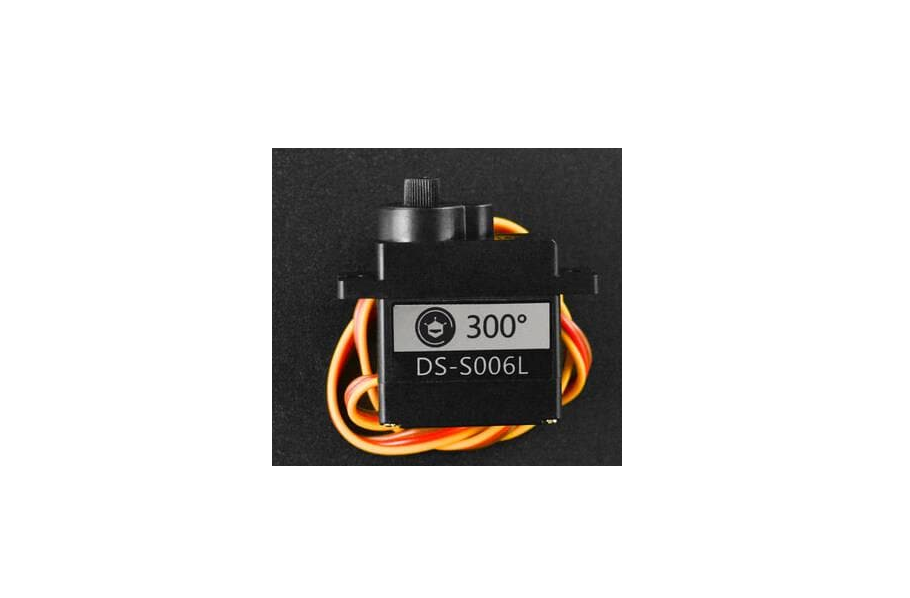

Os servo motores são dispositivos que consistem em um motor elétrico acoplado a um sistema de controle que possibilita o posicionamento preciso do eixo. Eles são geralmente compostos por um motor de corrente contínua (ou alternada), um sistema de feedback, e um controlador que ajusta o movimento com base no sinal recebido. Esses motores são amplamente utilizados em aplicações que requerem controle de movimento preciso, como braços robóticos, sistemas de antenas, e máquinas CNC.

A principal característica dos servo motores é a capacidade de controlar posição, velocidade e torque de forma precisa. Isso é obtido através de um sistema de feedback, que geralmente utiliza um potenciômetro ou um sensor para monitorar a posição do eixo, enviando informações de volta ao controlador. Com isso, o sistema ajusta continuamente o movimento para atingir a posição desejada, o que é essencial em muitas aplicações industriais e de robótica. Em termos de controle, os servo motores permitem uma interface precisa entre a eletrônica e o movimento mecânico, possibilitando a criação de sistemas complexos que precisam de alta exatidão.

Como Funciona o Servo Motor?

O servo motor funciona recebendo um sinal elétrico que determina o ângulo de rotação desejado. O controlador do servo motor compara a posição atual do eixo, obtida por meio do sistema de feedback, com a posição solicitada e ajusta o motor para corrigir qualquer discrepância. Esse processo contínuo de medição e ajuste é conhecido como sistema de controle de malha fechada (closed-loop), garantindo um movimento preciso e estável.

Os servo motores geralmente operam em ângulos limitados, como de 0 a 180 graus, o que os torna ideais para aplicações que requerem movimentos precisos em uma faixa limitada. No entanto, também existem servo motores de rotação contínua, que permitem giros completos e são mais adequados para aplicações que necessitam de controle preciso de velocidade e direção, como robôs móveis ou sistemas de transporte. Esses motores de rotação contínua são amplamente utilizados em robôs móveis que precisam de controle de locomoção suave e de precisão para navegação em ambientes variáveis.

A precisão dos servo motores depende do tipo de sinal de controle e da resolução do sistema de feedback. Em aplicações industriais, muitas vezes são utilizados encoders óticos para fornecer feedback de alta resolução, permitindo um controle muito mais fino. Além disso, os servo motores podem ser integrados em sistemas que utilizam redes de comunicação industriais, como Modbus ou CANopen, para proporcionar um controle sincronizado em linhas de produção automatizadas.

Como Montar um Servo Motor

Montar um servo motor requer atenção a detalhes específicos para garantir o funcionamento adequado. A montagem envolve conectar o servo motor à fonte de alimentação e ao controlador (como um Arduino ou um microcontrolador). O servo motor possui três fios principais: um para alimentação (VCC), um para terra (GND) e um para o sinal de controle.

Conexão dos Fios: Primeiro, conecte o fio de alimentação ao terminal positivo da fonte de energia, o fio GND ao terminal negativo, e o fio de sinal ao controlador. Certifique-se de que a fonte de alimentação é compatível com as especificações do servo motor para evitar sobrecargas ou danos ao dispositivo. Além disso, é importante considerar a corrente necessária para o servo motor, especialmente se estiver controlando múltiplos servos simultaneamente, pois o consumo pode ser significativo.
Fixação Mecânica: Fixe o servo motor na estrutura onde será utilizado, utilizando parafusos adequados. Isso garante que o motor permaneça estável durante o funcionamento, evitando vibrações ou deslocamentos que possam comprometer a precisão do movimento. A fixação inadequada pode causar problemas de oscilação, afetando o desempenho do sistema. Certifique-se de utilizar suportes que minimizem o atrito e que possam absorver as forças aplicadas durante a operação do servo.
Calibração Inicial: Antes de iniciar a operação, é importante calibrar o servo motor. Muitos sistemas exigem um posicionamento inicial para definir os limites de operação do motor. Isso inclui definir os ângulos mínimo e máximo de rotação, assegurando que o servo funcione dentro de uma faixa segura, evitando danos tanto ao motor quanto à estrutura ao redor.

Como Ligar um Servo Motor no Arduino

O Arduino é uma plataforma popular para controlar servo motores devido à sua simplicidade e flexibilidade. Abaixo estão os passos básicos para ligar um servo motor no Arduino:

Conexão dos Fios: Conecte o fio de sinal do servo motor a um dos pinos de PWM do Arduino (por exemplo, o pino 9 ou 10). Conecte o fio de alimentação (VCC) à fonte de 5V do Arduino e o fio GND ao GND do Arduino. Em sistemas mais complexos, pode ser necessária uma fonte de alimentação externa, já que a corrente fornecida pelo Arduino pode não ser suficiente para múltiplos motores.
Programação: Para programar o servo motor, utilize a biblioteca Servo.h do Arduino, que facilita o controle. O exemplo abaixo demonstra como criar um objeto servo, atribuir um pino e definir o ângulo desejado:

#include <Servo.h>
Servo meuServo;
void setup() {
meuServo.attach(9); // Conecta o servo ao pino 9
}
void loop() {
meuServo.write(90); // Define o ângulo para 90 graus
delay(1000);
}
Teste do Servo Motor: Após carregar o código, o servo motor deve se mover para a posição definida. É recomendável testar diferentes ângulos para garantir que o motor esteja funcionando corretamente e que não haja obstáculos que interfiram no movimento. Durante os testes, verifique se o motor não está sobrecarregado, o que poderia indicar problemas de alinhamento ou resistência excessiva no mecanismo.
Controle Avançado: Em sistemas mais sofisticados, pode-se usar controle PID (Proporcional, Integral, Derivativo) para aumentar a precisão e a estabilidade do servo motor. Isso é particularmente útil em aplicações que requerem alta precisão, como máquinas CNC ou braços robóticos, onde a resposta precisa ser rápida e sem oscilações.

Como Programar Servo Motores

A programação dos servo motores envolve definir a posição desejada do eixo utilizando sinais de modulação por largura de pulso (PWM). A largura do pulso determina o ângulo do servo motor. Por exemplo, um pulso de 1 ms pode mover o eixo para 0 graus, enquanto um pulso de 2 ms move para 180 graus. A biblioteca Servo.h do Arduino simplifica esse processo, permitindo o controle do servo com comandos intuitivos.

Além do controle básico de posição, é possível implementar funcionalidades mais avançadas, como o controle de velocidade, variações de torque e sincronização de vários servo motores em sistemas complexos, como braços robóticos. Para aplicações avançadas, a programação pode incluir o uso de algoritmos de controle como PID, que permite um controle mais refinado e adaptativo. Esses algoritmos são essenciais em sistemas que necessitam de resposta rápida e estável, minimizando o erro de posição e evitando oscilações.

Em sistemas robóticos, a programação dos servo motores muitas vezes envolve a integração com sensores adicionais, como sensores de força, sensores de proximidade e câmeras. Isso permite que o sistema seja reativo ao ambiente, aumentando a precisão e a segurança do movimento. A sincronização de múltiplos servos é outra funcionalidade essencial, particularmente em braços robóticos, onde cada junta precisa se mover de forma coordenada para realizar uma tarefa específica, como agarrar um objeto ou realizar uma montagem.

Aplicações dos Servo Motores

Os servo motores são amplamente utilizados em várias áreas devido à sua precisão e versatilidade. As principais aplicações incluem:

Robótica: Em braços robóticos e manipuladores, os servo motores controlam o movimento preciso dos eixos, permitindo tarefas detalhadas como soldagem, montagem e pintura. A precisão dos servo motores permite que robôs industriais realizem tarefas complexas de montagem com tolerâncias muito pequenas, aumentando a eficiência e reduzindo o desperdício.
Automação Industrial: Em linhas de produção, os servo motores são usados para mover peças, ajustar posições de ferramentas e realizar ações repetitivas com precisão consistente, melhorando a eficiência e reduzindo erros. Em máquinas CNC, os servo motores são utilizados para controlar o movimento dos eixos de corte, garantindo acabamentos precisos e consistentes.
Aeronáutica e Drones: Em aeronaves e drones, os servo motores ajustam superfícies de controle, como lemes e ailerons, garantindo estabilidade e controle preciso durante o voo. A capacidade de resposta rápida dos servo motores é fundamental para a correção de trajetória e manutenção da estabilidade em condições adversas de vento e turbulência.
Modelismo: Em modelos de carros, aviões e barcos, os servo motores controlam o leme, acelerador e outras partes móveis, proporcionando controle dinâmico e responsivo. Em competições de robótica e modelismo, o desempenho dos servo motores pode determinar o sucesso do modelo, especialmente em manobras complexas que exigem alta precisão e resposta rápida.
Medicina e Cirurgia Robótica: Em sistemas de cirurgia assistida por robôs, os servo motores são usados para controlar os instrumentos cirúrgicos com extrema precisão. A capacidade de realizar movimentos controlados e minimamente invasivos é crucial para garantir a segurança e a eficácia dos procedimentos cirúrgicos.
Próteses Robóticas: Em próteses robóticas, os servo motores são essenciais para fornecer movimentos precisos das articulações artificiais, permitindo que os usuários realizem tarefas diárias de forma mais natural. Esses motores são controlados por sinais mioelétricos, captados dos músculos do usuário, permitindo um controle intuitivo e responsivo.

Conclusão

Os motores servo são componentes fundamentais para o controle preciso de movimento em uma ampla gama de sistemas automatizados, desde robótica e automação industrial até projetos de eletrônica de hobby. Entender o que é um servo motor, como ele funciona, e como montá-lo e programá-lo é essencial para tirar proveito de suas capacidades em aplicações que exigem precisão, confiabilidade e versatilidade.

Seja em projetos industriais ou em pequenos projetos pessoais, os servo motores são peças-chave que possibilitam um controle eficaz e detalhado do movimento. Com uma instalação adequada e uma programação cuidadosa, esses motores continuam a ser uma das principais ferramentas para o avanço da automação e no desenvolvimento de soluções mecatrônicas modernas e eficientes. Além disso, o entendimento das dinâmicas de controle, incluindo técnicas avançadas como controle PID e a integração com sensores adicionais, permite a criação de sistemas que não só são precisos, mas também adaptativos e responsivos às mudanças no ambiente. Desta forma, os servo motores permanecem como uma tecnologia essencial na interseção entre eletrônica, mecânica e inteligência, contribuindo significativamente para o progresso da automação em diferentes áreas da indústria e da pesquisa.
