Relé SPDT: Funcionamento e Aplicações com Arduino

Os relés são componentes essenciais em diversas aplicações elétricas e eletrónicas, pois permitem controlar circuitos de maneira segura e eficaz. Eles funcionam como interruptores controlados eletricamente, o que possibilita a comutação de cargas de maior potência a partir de sinais de baixa potência. Um dos tipos mais comuns é o relé SPDT (Single Pole Double Throw), que possui um único polo e duas saídas possíveis. Neste artigo, vamos explorar em detalhe o funcionamento do relé SPDT e como ele pode ser utilizado em diferentes projetos, incluindo a integração com microcontroladores como o Arduino.

O Que é um Relé SPDT?

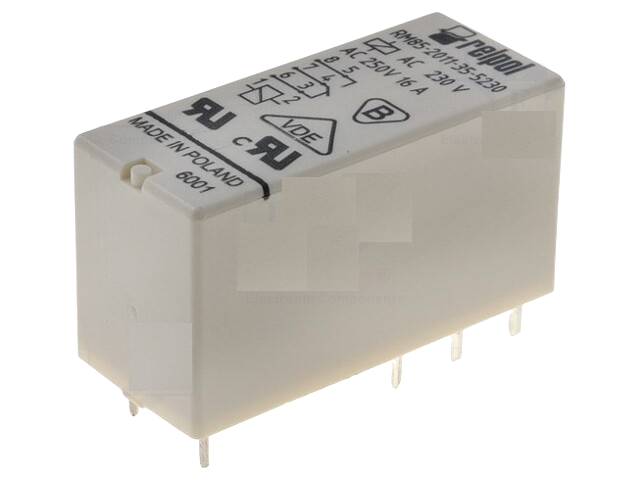

Um relé SPDT é um dispositivo eletromecânico que atua como um interruptor que pode ser controlado eletricamente. Ele possui um contato comum e duas saídas possíveis, geralmente denominadas contato NO (Normalmente Aberto) e contato NC (Normalmente Fechado). Essa configuração permite que o relé alterne entre dois circuitos diferentes, dependendo da energização da sua bobina.

O relé SPDT é amplamente utilizado em situações onde é necessário selecionar entre dois caminhos elétricos, como em sistemas de automação residencial, industrial, e em projetos com microcontroladores, como o Arduino. A sua capacidade de controlar dois circuitos alternadamente a partir de um único sinal de entrada faz com que seja extremamente versátil em diferentes contextos, incluindo automação de processos, controle de cargas, e até em sistemas de áudio.

Como Funciona um Relé SPDT?

O relé SPDT funciona por meio da energização da sua bobina, que cria um campo magnético capaz de mover o contato interno entre duas posições: NO e NC. Em condição de repouso (sem energização), o contato está conectado ao terminal NC, ou seja, o circuito está fechado através desse terminal. Quando a bobina é energizada, o campo magnético gerado move o contato para o terminal NO, estabelecendo uma nova ligação e, consequentemente, fechando o circuito pelo outro caminho.

Este tipo de relé é ideal para controlar cargas elétricas a partir de um sinal de baixa potência, como aquele proveniente de um microcontrolador. Isso significa que um circuito que gera uma corrente relativamente pequena, como o sinal digital de um Arduino, pode ser utilizado para acionar dispositivos de maior potência, como motores, lâmpadas, eletrodomésticos, e outros equipamentos.

O relé SPDT também é conhecido pela sua resposta rápida e pelo isolamento elétrico que oferece entre o circuito de controle e o circuito controlado. Isso é particularmente importante em ambientes onde a segurança e a proteção contra interferências elétricas são essenciais.

Diferença Entre Relé SPDT e Relé DPDT

Outro tipo de relé frequentemente mencionado é o relé DPDT (Double Pole Double Throw). A principal diferença entre o relé SPDT e o relé DPDT está no número de polos e contactos. O relé SPDT possui um único polo e duas saídas, enquanto o relé DPDT possui dois polos, cada um com duas saídas, permitindo que cada polo alterne entre duas conexões independentes.

Assim, o relé DPDT pode controlar dois circuitos simultaneamente, de maneira independente. Isso torna o relé DPDT mais adequado para aplicações que exigem maior complexidade de controle elétrico, como em sistemas que precisam de controle de polaridade ou em situações onde é necessário alternar dois circuitos distintos ao mesmo tempo. Já o relé SPDT é mais utilizado para aplicações onde é preciso alternar entre duas cargas ou caminhos, oferecendo uma solução mais simples e direta.

Utilização do Relé SPDT com Arduino

Uma das aplicações mais comuns do relé SPDT é em projetos que envolvem o Arduino. Utilizar um relé SPDT com o Arduino permite controlar dispositivos externos, como lâmpadas, motores, ventoinhas, e outros equipamentos, utilizando um simples sinal digital. Essa integração é feita conectando-se o pino de controle do Arduino à bobina do relé, garantindo que ele receba a tensão adequada para alterar o estado dos contactos.

Para proteger o Arduino, normalmente é utilizado um diodo em paralelo com a bobina do relé, que serve para suprimir picos de tensão gerados quando a bobina é desenergizada, evitando possíveis danos ao microcontrolador. Além disso, é comum o uso de transístores para amplificar o sinal do Arduino, já que a corrente necessária para ativar a bobina do relé pode ser superior àquela que o pino de saída digital do Arduino consegue fornecer.

No contexto do Arduino, o relé SPDT pode ser usado para alternar entre duas fontes de alimentação ou para ligar e desligar um dispositivo de maneira precisa. Esses relés são populares em sistemas de automação residencial, onde é possível, por exemplo, acionar luzes automaticamente, ligar equipamentos remotamente ou criar sistemas de monitoramento que respondam a determinados eventos, como sensores de temperatura ou presença.

Contato SPDT e Aplicações Práticas

O contato SPDT é uma característica importante deste relé, pois permite alternar entre dois caminhos diferentes. Graças a essa capacidade, o relé SPDT é amplamente utilizado em sistemas de comutação, alarmes, circuitos de controle, e sistemas de segurança. Por exemplo, em sistemas de alarme, um relé SPDT pode ser utilizado para alternar entre um estado de alerta e um estado de repouso, ativando diferentes dispositivos conforme necessário.

Além disso, o relé SPDT é utilizado em aplicações industriais para controlar o funcionamento de máquinas, permitindo a escolha entre diferentes modos de operação. Ele também é útil em sistemas de áudio para a comutação de sinais, como alternar entre diferentes fontes de entrada ou saídas de som. No contexto da robótica, o relé SPDT pode ser utilizado para controlar motores de corrente contínua, alternando a direção de rotação ao mudar a polaridade da alimentação.

Outra aplicação interessante é em sistemas de energia alternativa, onde o relé SPDT pode ser usado para alternar entre diferentes fontes de energia, como uma rede elétrica convencional e um sistema de energia solar. Essa comutação automática ajuda a garantir que a alimentação seja mantida sem interrupções, oferecendo mais flexibilidade e segurança no fornecimento de energia.

Considerações Finais

Compreender como funciona um relé SPDT é fundamental para quem trabalha com automação e controle de dispositivos elétricos. A versatilidade deste relé torna-o uma excelente escolha para projetos que exigem alternância entre duas saídas, além de ser compatível com microcontroladores como o Arduino, permitindo a criação de sistemas inteligentes e eficientes.

Além de ser um componente de fácil utilização, o relé SPDT oferece isolamento elétrico entre o circuito de controle e o circuito de potência, aumentando a segurança dos sistemas em que está inserido. Seja para um projeto de automação residencial ou para um sistema mais complexo, o relé SPDT é um componente indispensável para garantir um controle confiável e seguro.

Com um entendimento claro do funcionamento e das características dos contactos, é possível aproveitar ao máximo as capacidades deste poderoso dispositivo eletromecânico. A sua aplicabilidade vai além do simples controle ON/OFF, abrindo possibilidades para soluções inovadoras em automação, controle industrial e sistemas de energia. Por isso, ter o domínio sobre a utilização do relé SPDT é essencial para engenheiros, técnicos e entusiastas da eletrónica que buscam desenvolver projetos robustos e eficazes.
