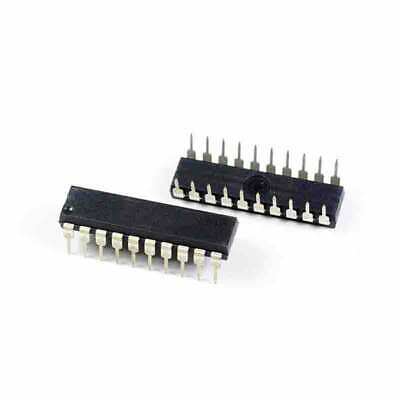

74LS245N

O 74LS245N é um circuito integrado (CI) que pertence à família de dispositivos de lógica da série 74LS. É um buffer bidirecional de 8 bits, que pode ser usado para a transferência de dados entre barramentos de diferentes sistemas ou unidades.

O 74LS245N possui oito pinos de entrada/saída bidirecionais, rotulados como A1 a A8 e B1 a B8, que permitem a comunicação de dados em ambas as direções. Ele também possui dois pinos de controle, rotulados como OE (Output Enable) e DIR (Direction), que são utilizados para habilitar a saída do dispositivo e definir a direção do fluxo de dados.

Ao habilitar o pino OE (Output Enable), o circuito 74LS245N permite a transferência de dados bidirecional entre os barramentos A e B. O pino DIR (Direction) é utilizado para definir a direção do fluxo de dados, permitindo a transferência de dados do barramento A para o barramento B ou vice-versa.

O 74LS245N é projetado para operar com uma ampla faixa de tensão de alimentação, geralmente na faixa de 4,75V a 5,25V. Ele é comumente utilizado em aplicações que requerem a interconexão de sistemas com barramentos de dados, como interfaces de comunicação, barramentos de endereço, barramentos de controle, entre outros.

É importante consultar o datasheet do 74LS245N, disponibilizado pelo fabricante, para obter informações detalhadas sobre as características elétricas, a pinagem e as especificações de operação do dispositivo. Isso ajudará a garantir o correto uso e funcionamento do circuito integrado em um projeto.

Em resumo, o 74LS245N é um circuito integrado de lógica da série 74LS que fornece um buffer bidirecional de 8 bits. Ele é utilizado para a transferência de dados entre barramentos de diferentes sistemas ou unidades. Com seus pinos de entrada/saída bidirecionais e pinos de controle, o 74LS245N permite a comunicação de dados em ambas as direções. É importante consultar o datasheet do fabricante para obter informações detalhadas sobre o dispositivo.
