AT27C512R-45

27C512R

Categoria de Produto: EPROM
Estilo de Montagem: Through Hole
Encapsulamento/Caso: PDIP-28
Tipo: OTP
Tamanho de Memória: 512 kbit
Organização: 64 k x 8
Tipo de Interface: Paralela
Corrente de Alimentação em Operação: 100 µA
Tensão de Programação: 13 V
Tensão de Alimentação - Máxima: 5,5 V
Tensão de Alimentação - Mínima: 4,5 V
Temperatura Mínima de Operação: - 40 °C
Temperatura Máxima de Operação: + 85 °C
Série: AT27C512R
Embalagem: Tubo
Tempo de Acesso: 45 ns
Marca: Microchip Technology
Sensível à Umidade: Sim
Tensão de Alimentação em Operação: 5 V
Tempo de Acesso de Habilitação de Saída: 20 ns
Tipo de Produto: EPROM

O Que é o Componente AT27C512R-45PU?

O AT27C512R-45PU é um circuito integrado específico, mais precisamente uma memória EPROM OTP (One-Time Programmable Read-Only Memory), fabricado originalmente pela Atmel, empresa agora integrada na Microchip Technology. Este componente eletrónico, embora seja considerado legacy (antigo ou obsoleto) nos dias de hoje, teve um papel importante em diversas aplicações e ainda pode ser procurado em Portugal para fins de manutenção, reparação ou por entusiastas de eletrónica retro.

Este artigo foca-se nas especificações técnicas e contexto de utilização do AT27C512R-45PU, informação relevante para engenheiros, técnicos e hobbistas em Portugal que possam encontrar ou necessitar deste componente. A referência "-45PU" indica características específicas como a velocidade de acesso e o tipo de encapsulamento.

Especificações Técnicas Chave do AT27C512R-45PU

Compreender as características do AT27C512R-45PU é fundamental para a sua correta aplicação ou substituição:

Tipo de Memória: EPROM OTP. Isto significa que é uma memória apenas de leitura (Read-Only Memory) que pode ser programada eletricamente uma única vez pelo utilizador (One-Time Programmable). Uma vez programada, a informação não pode ser apagada ou alterada eletricamente (ao contrário das EEPROMs ou Flash). A janela de quartzo para apagar por UV, típica de EPROMs regraváveis (como a 27C512 sem o 'O' implícito), não está presente ou funcional nas versões OTP.
Densidade e Organização: 512 Kbit (Kilobits). A memória está organizada como 64K x 8 bits, o que significa que possui 65.536 localizações de memória, cada uma armazenando um byte (8 bits).
Tecnologia: Fabricado em tecnologia CMOS (Complementary Metal-Oxide-Semiconductor), o que geralmente implica um baixo consumo de energia, especialmente em modo de espera (standby). O 'R' na referência frequentemente reforça esta característica de baixo consumo.
Tempo de Acesso: O sufixo -45 indica um tempo de acesso máximo de 45 ns (nanossegundos). Esta é uma velocidade de leitura relativamente rápida para este tipo de memória, crucial para sistemas onde o acesso rápido ao firmware ou dados armazenados é necessário para o desempenho geral.

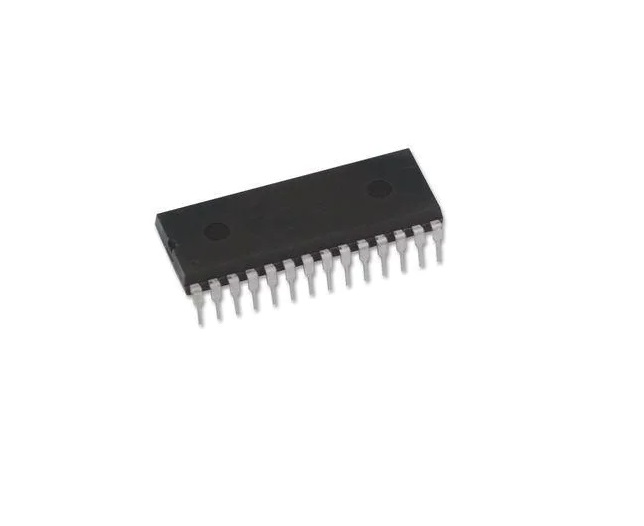

Encapsulamento (Package): O sufixo P indica um encapsulamento PDIP de 28 pinos (Plastic Dual In-line Package). Este é um formato clássico, desenhado para montagem through-hole (inserção através de furos) em placas de circuito impresso (PCBs).
Tensão de Operação: Tipicamente opera com uma tensão de alimentação standard de 5V (com uma tolerância usual de ±10%).
Programação: Requer um programador de EPROM compatível. A programação envolve a aplicação de tensões específicas (Vcc e Vpp, por exemplo, Vpp=12.75V) e algoritmos de programação definidos no datasheet do componente.

Aplicações Típicas e Estado Atual

Historicamente, o AT27C512R-45PU foi utilizado em:

Armazenamento de firmware para microcontroladores e microprocessadores.
BIOS de computadores pessoais e sistemas embebidos mais antigos.
Tabelas de consulta (Lookup tables - LUTs).
Armazenamento de código de arranque (boot code).
Cartuchos de jogos de vídeo de gerações anteriores.
Equipamento industrial e de telecomunicações.
Atualmente, o AT27C512R-45PU é considerado um componente legacy ou NRND (Not Recommended for New Designs - Não Recomendado para Novos Projetos). As memórias Flash (EEPROM, NOR Flash, NAND Flash) substituíram largamente as EPROMs OTP devido à sua capacidade de serem regravadas e, frequentemente, maiores densidades e interfaces mais modernas.

Conclusão:

O AT27C512R-45PU é uma memória EPROM OTP de 512 Kbit com um rápido tempo de acesso de 45ns, encapsulada em PDIP-28. Embora seja uma tecnologia mais antiga, o conhecimento das suas especificações é ainda valioso para a manutenção de equipamentos existentes em Portugal. Ao procurar comprar ou substituir este componente, a consulta atenta do datasheet e a verificação da disponibilidade junto de fornecedores especializados são passos essenciais.
