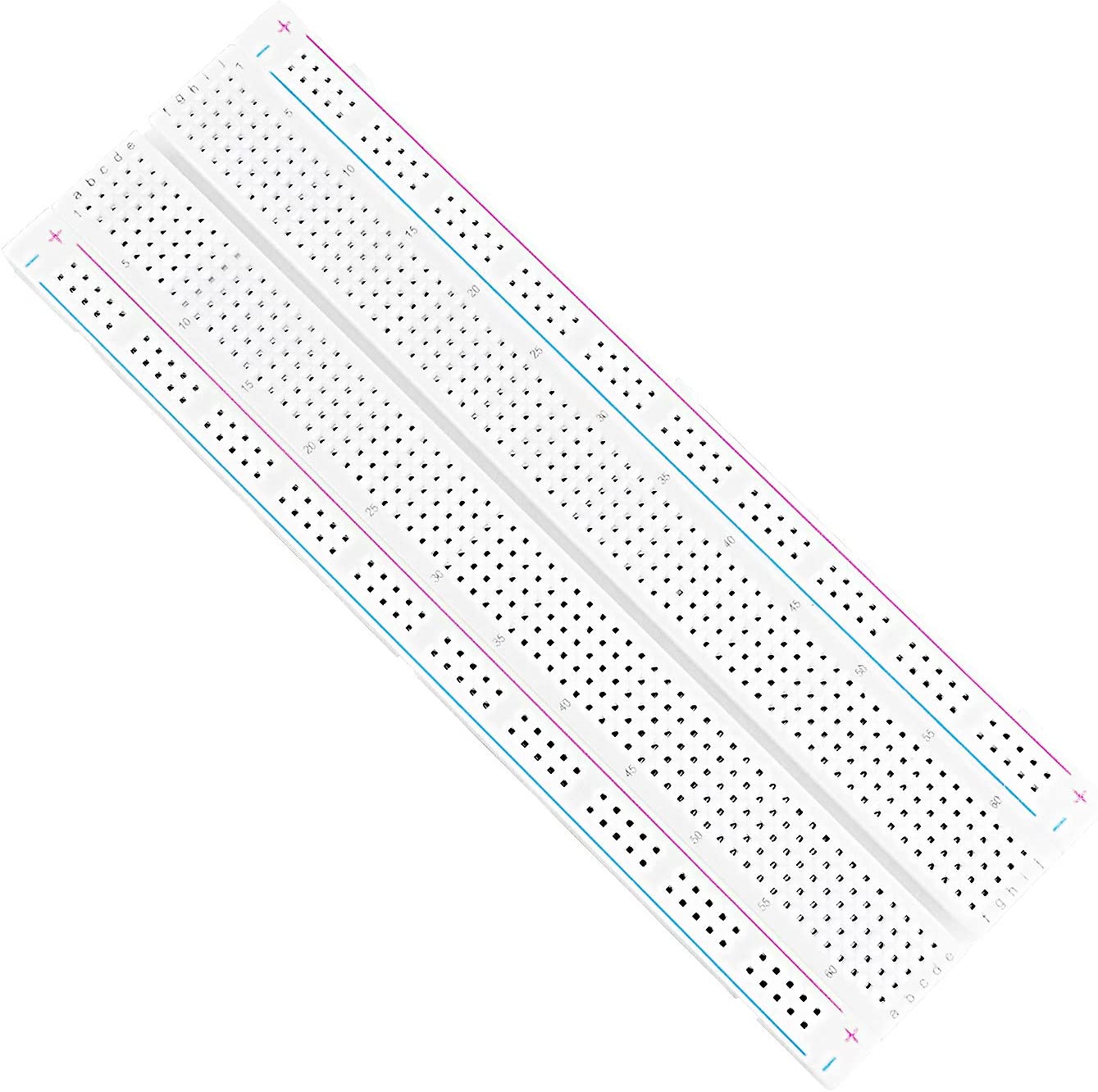

Breadboard 830 pontos

Bread board

Breadboards, ou placas de prototipagem, são ferramentas essenciais para qualquer pessoa que trabalha com eletrónica, sejam engenheiros, estudantes ou entusiastas. Elas são usadas para montar e testar circuitos eletrónicos de maneira rápida e fácil sem a necessidade de soldagem.

Uma breadboard é geralmente retangular e feita de plástico. Ela contém uma série de pequenos orifícios, cada um deles ligado a uma faixa condutora interna. Componentes eletrónicos, como resistores, capacitores, diodos e chips integrados, podem ser inseridos nestes orifícios, permitindo que eles sejam conectados juntos para formar um circuito.

As breadboards são projetadas para facilitar a prototipagem de circuitos. Elas permitem que você experimente diferentes configurações e componentes sem precisar fazer uma conexão permanente. Se você cometer um erro ou quiser mudar algo, é fácil desmontar ou reconfigurar o circuito.

Existem diferentes tipos de breadboards:

1. Breadboards Sem Solda: São as mais comuns para prototipagem rápida e testes. Elas permitem que componentes sejam inseridos e removidos facilmente.

2. Breadboards de Solda: São usadas quando o projeto é finalizado e precisa de uma conexão mais permanente e durável.

3. Breadboards Virtuais: São softwares de simulação de circuitos que permitem prototipar e testar circuitos eletrónicos no computador.

breadboard 800

Ao trabalhar com uma breadboard, é importante entender como os orifícios e faixas condutoras estão conectados. Geralmente, as linhas horizontais na parte superior e inferior da placa são usadas para fornecer energia e terra para o circuito, enquanto as linhas verticais no meio da placa são usadas para conectar os componentes.

No geral, as breadboards são uma ferramenta fundamental para qualquer pessoa interessada em eletrónica. Elas permitem que você experimente e aprenda sobre circuitos de maneira prática e hands-on. Mas como sempre ao trabalhar com eletricidade, é crucial entender como usar uma breadboard de maneira segura e eficaz para evitar danos a si mesmo ou aos componentes.

A breadboard é uma placa com furos e ligações internas que permite montar e testar circuitos eletrónicos de forma rápida e temporária, sem a necessidade de soldadura. É a ferramenta ideal para a prototipagem eletrónica, permitindo experimentar ideias, testar componentes e verificar o funcionamento de um circuito antes de o tornar permanente.

Como Funciona uma Breadboard?

A magia da breadboard reside nas suas ligações internas. Tipicamente:

Linhas Horizontais (Área Central): Os furos em cada linha horizontal (geralmente 5 furos por linha) estão eletricamente ligados entre si. É aqui que se inserem os terminais dos componentes eletrónicos (resistências, LEDs, CIs, etc.).
Linhas Verticais (Laterais): Nas laterais da breadboard, existem geralmente duas colunas verticais (marcadas a vermelho e azul/preto). Todos os furos numa coluna vertical estão ligados entre si. Estas são usadas como barramentos de alimentação (positivo e negativo/terra) para distribuir facilmente energia por todo o circuito.
Divisão Central: Muitas breadboards têm uma divisão no meio da área central, separando as ligações horizontais. Isto é ideal para colocar circuitos integrados (CIs), evitando curto-circuitos entre os pinos opostos.
Para ligar diferentes pontos do circuito, utilizam-se fios de ligação (jumpers), que são simplesmente inseridos nos furos adequados.

Vantagens de Usar uma Breadboard

Utilizar uma protoboard oferece inúmeras vantagens, especialmente para:

Sem Solda: A maior vantagem! Permite montar e desmontar circuitos sem danificar componentes ou precisar de ferramentas de soldadura.
Rapidez e Facilidade: Montar um circuito numa breadboard é significativamente mais rápido do que soldar.
Reutilizável: Componentes e a própria breadboard podem ser usados vezes sem conta em diferentes projetos.
Ideal para Aprendizagem: Permite a estudantes e iniciantes experimentar, cometer erros e corrigi-los facilmente, facilitando a compreensão dos princípios da eletrónica.
Testes Flexíveis: Modificar um circuito é tão simples como mover um fio ou um componente. Perfeito para testar diferentes configurações e valores de componentes.
Compatibilidade: Excelente para projetos com plataformas populares como Arduino e Raspberry Pi.

Aplicações Comuns

As breadboards são usadas numa vasta gama de situações:

Educação em eletrónica e engenharia.
Testes rápidos de ideias e conceitos de circuitos.
Desenvolvimento de protótipos antes da criação de uma placa de circuito impresso (PCB).
Projetos de hobby e DIY (Faça Você Mesmo).
Demonstrações de funcionamento de circuitos.

Conclusão

A breadboard ou protoboard é uma ferramenta indispensável no arsenal de qualquer pessoa que trabalhe com eletrónica. A sua simplicidade, flexibilidade e a capacidade de criar circuitos sem solda tornam-na a escolha perfeita para prototipagem rápida, aprendizagem e experimentação. Se quer explorar o fascinante mundo dos circuitos eletrónicos, começar com uma breadboard é, sem dúvida, o caminho certo.
