Medidor de nível liquido

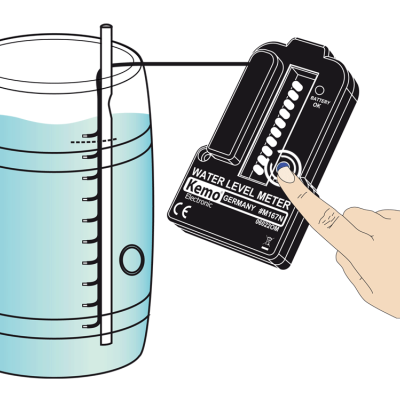

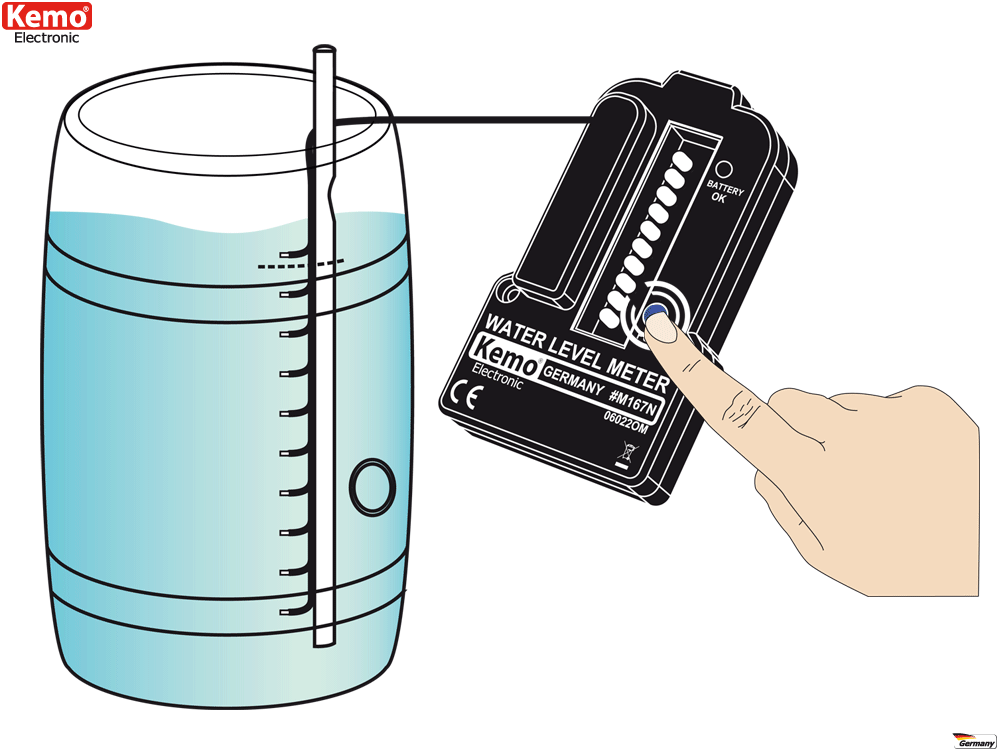

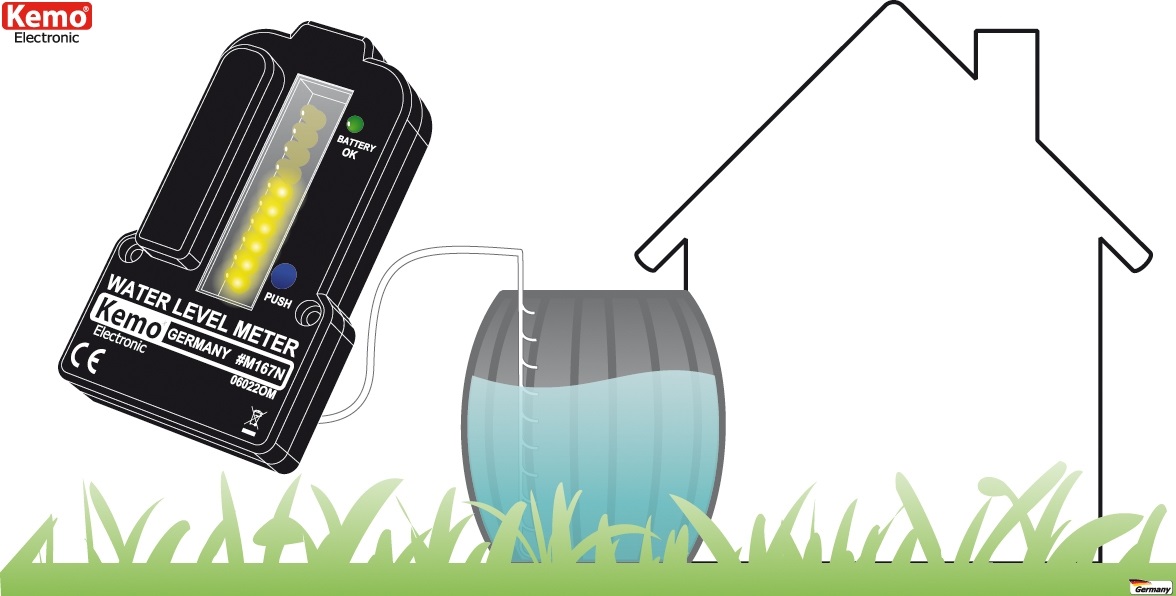

Indicador de nível alimentado a bateria para medir o nível líquido de tanques de água, como água da chuva, câmaras de esgoto ou tanques de pasta a uma distância de até 100 m. A indicação ocorre através de 10 LEDs em etapas de 10% cada (indicação 10 - 100%).

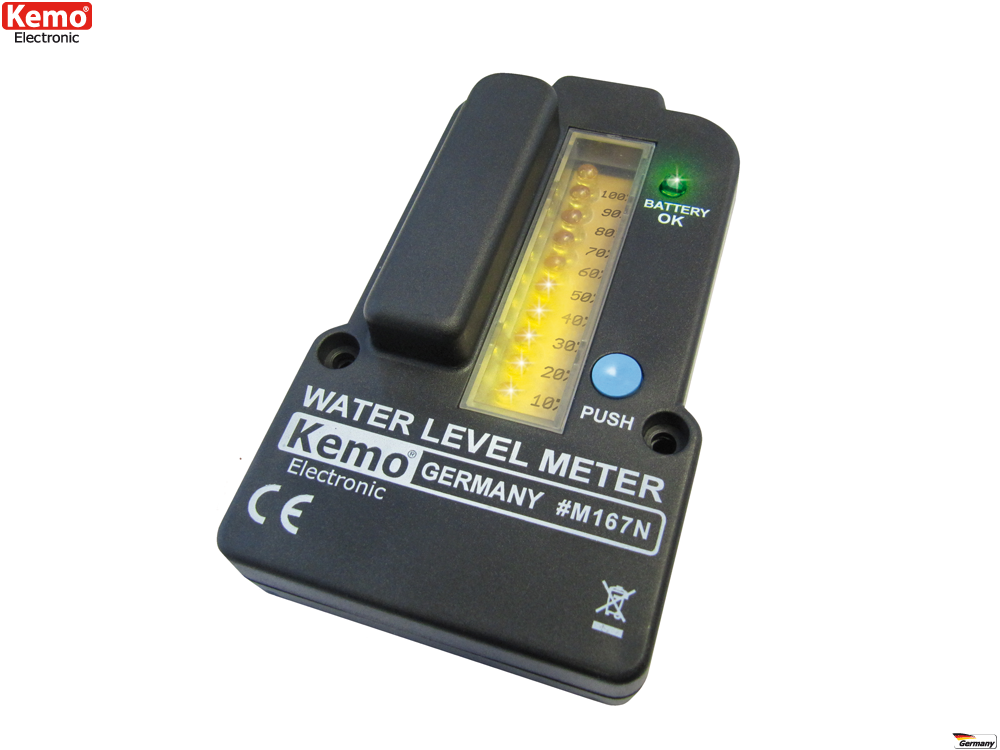

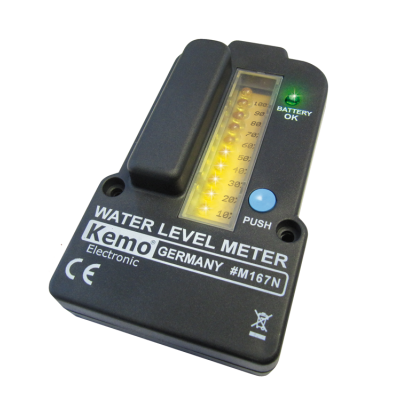

O dispositivo é apropriado para montagem em parede (aproximadamente 131 x 78 x 36 mm) e requer 2 baterias AA. A ligação é feita através de terminais dentro do dispositivo.

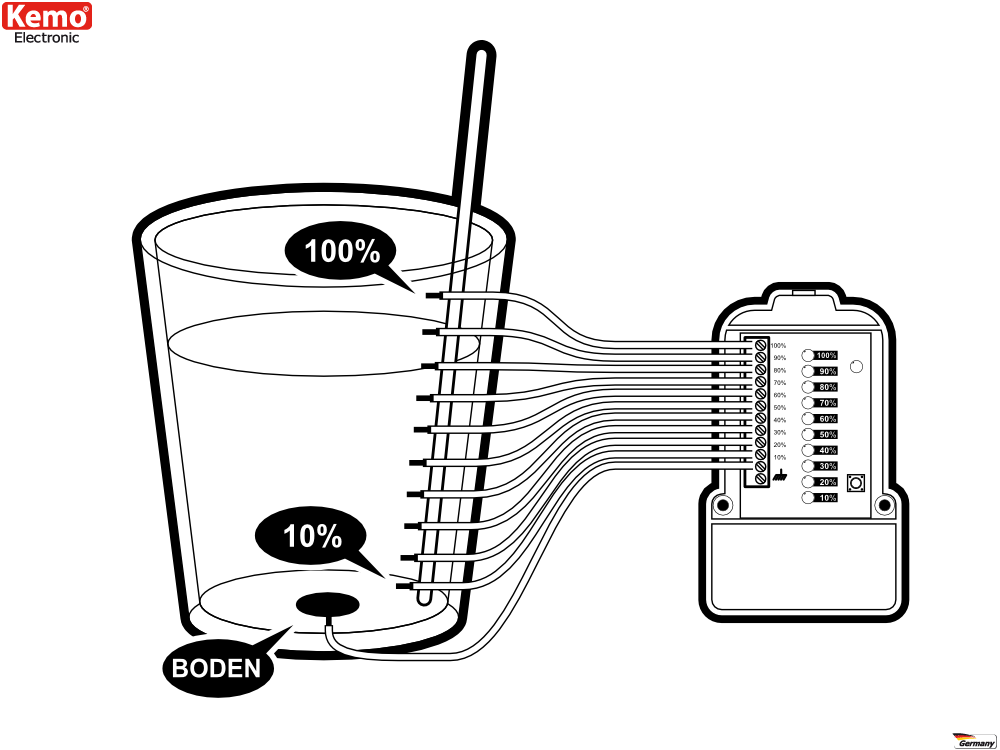

É necessário um cabo de sinal normal (cabo telefônico, fio de controle ou similar) com pelo menos 11 núcleos para conectar o tanque de água com o indicador de nível (o cabo não está incluído).

Você também pode empregar cabos com menos núcleos, mas não será possível usar todas as etapas de indicação (por exemplo, com 8 núcleos, apenas 7 etapas de indicação de LED podem ser usadas, o que é, no entanto, muitas vezes suficiente).

Extensão em caso de medições maiores

Normalmente, este módulo deve ser usado para medir os níveis de água em recipientes de chuva, recipientes de água, etc. Os nossos clientes perguntam se o módulo pode ser usado para medir recipientes maiores, como por exemplo, uma habitação, onde a separação dos eletrodos de medição é de aproximadamente 5 m. Devido à grande separação entre o eletrodo mais alto e o menor nesse tipo de medição (aproximadamente 40 m), a intensidade da exibição de medição (LED's) pode se tornar fraca. Para evitar isso, recomendamos a instalação dos eletrodos com um tubo longo paralelo para todos os eletrodos (veja a imagem).
