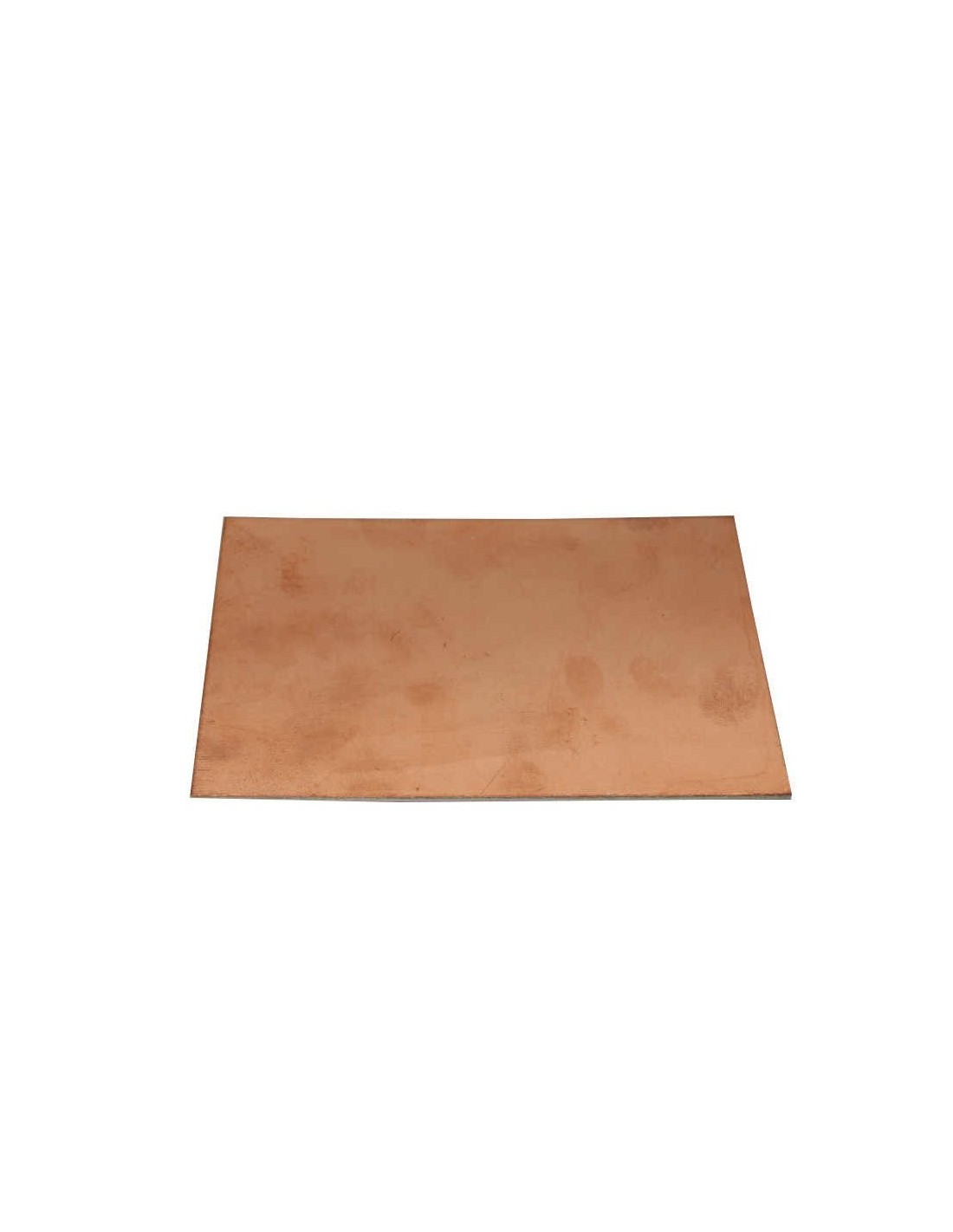

Placa circuito impresso 10 cm x 7,5 cm espessura 1,6mm

(2040)

Tipo de placa
laminado

Material
papel duro

Versão da placa
unilateral

Espessura do laminado
1,6mm

Comprimento
75mm

Largura
100mm

Espécie de cobertura da placa
cobre

Espessura da cobertura em cobre
35µm

A PCB (Placa de Circuito Impresso, do inglês "Printed Circuit Board") é uma placa usada para conectar eletricamente e suportar fisicamente componentes eletrônicos usando trilhas condutoras, padarias ou outros recursos de cobre laminados em uma ou ambas as faces de uma placa de substrato não condutora.

**Composição de uma PCB**

As PCBs são feitas de uma placa base isolante, geralmente de fibra de vidro, sobre a qual é depositada uma fina camada de cobre. O cobre é depois gravado para formar trilhas ou vias - estes são os "circuitos" da placa de circuito impresso. As trilhas são usadas para conectar os componentes eletrônicos montados na placa.

**Tipos de PCB**

Existem vários tipos de PCBs, cada um adequado a diferentes aplicações:

1. **PCB de face única**: Estes são os tipos mais simples de PCBs, com cobre em apenas um lado da placa. São usados em aplicações de baixa densidade e baixa complexidade.

2. **PCB de dupla face**: Estas placas têm cobre em ambos os lados, o que permite uma densidade maior de componentes e trilhas mais complexas. São usadas em uma ampla gama de aplicações, de eletrodomésticos a equipamentos de informática.

3. **PCB multicamada**: Estas placas têm várias camadas de cobre, separadas por camadas isolantes. São usadas em aplicações de alta densidade e alta frequência, como servidores de computadores e equipamentos de telecomunicações.

**Design de PCB**

O design de uma PCB é um processo complexo que requer conhecimento de engenharia elétrica e habilidades de design assistido por computador (CAD). O processo começa com a criação de um esquema do circuito, que mostra todos os componentes e como eles estão conectados. Depois, o esquema é convertido em um layout de PCB, que mostra a localização física de cada componente e a rota das trilhas.

**Fabricação de PCB**

O processo de fabricação de uma PCB envolve várias etapas. Primeiro, a placa base é laminada com cobre. Depois, o layout da PCB é transferido para a placa usando um processo de fotolitografia. O cobre desnecessário é então removido, deixando apenas as trilhas. Por fim, os componentes são soldados à placa.

**Aplicações de PCB**

As PCBs são uma parte essencial de quase todos os dispositivos eletrônicos. Elas são usadas em tudo, desde smartphones e computadores, a televisores e carros. Sem PCBs, a eletrônica moderna como a conhecemos não existiria.
