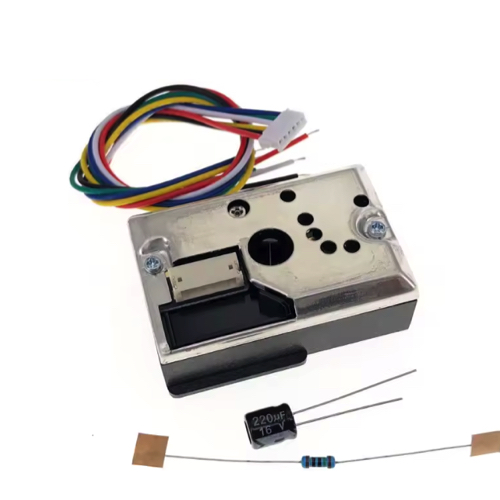

Sensor pó GP2Y1014AU0F

GP2Y1014

O GP2Y1014AU0F é um sensor óptico desenvolvido pela Sharp, usado para medir partículas de poeira e fumo suspensas no ar. Ele funciona por meio de um LED infravermelho que ilumina as partículas em suspensão, detetando-as através da reflexão da luz. O nível de poeira é determinado pela tensão na saída analógica do sensor.

Aplicações comuns:
Monitorização da qualidade do ar em ambientes interiores e exteriores.
Sistemas de purificação e controlo de ar condicionado.
Dispositivos para deteção e alerta de presença de fumo ou poeira.
Equipamentos de saúde, como purificadores de ar domésticos e industriais.
É bastante popular devido ao seu tamanho reduzido, baixo custo e facilidade de utilização com microcontroladores (ex: Arduino).

Como ligar ao arduino:

Sensor GP2Y1014AU0F               Arduino
V-LED                                    Resistência 150Ω → 5V
LED-GND                                    Pino Digital 2
VCC                                                     5V
S-GND                                                GND
VO (saída analógica)                       A0

Programa arduino:

const int ledPin = 2; // Pino digital que controla o LED interno do sensor
const int sensorPin = A0; // Saída analógica do sensor GP2Y1014AU0F

void setup() {
Serial.begin(9600);
pinMode(ledPin, OUTPUT);
}

void loop() {
digitalWrite(ledPin, LOW); // Liga o LED (ativo em LOW)
delayMicroseconds(280);

int leitura = analogRead(sensorPin); // Lê a saída analógica

delayMicroseconds(40);
digitalWrite(ledPin, HIGH); // Desliga o LED
delayMicroseconds(9680);

// Converte a leitura analógica para tensão (0-5V)
float tensao = leitura * (5.0 / 1023.0);

// Converte a tensão para densidade de poeira (mg/m³)
float densidadePoeira = 0.17 * tensao - 0.1;

// Evita valores negativos
if (densidadePoeira < 0) densidadePoeira = 0;

Serial.print("Densidade de poeira: ");
Serial.print(densidadePoeira);
Serial.println(" mg/m³");

delay(1000); // Aguarda 1 segundo até nova leitura
}
