Versão chinesa (texto em chinês nos botões, no botão de menu)

Termostato Digital 230V C/ Sonda XH-W3002

- Tensão de entrada: 110-230V
- Faixa de temperatura controlada: -50 a 110°C
- Resolução: 0.1°C, Display LED
- Frequência de medição: 2x/seg
- Sensor de medição: NTC (10K 0.5%), impermeável
- Dimensões: 60x45x30mm

comprimento co cabo 95 cm

diâmetro da sonda 4 mm

comprimento da sonda 20 mm (parte metálica)

Parâmetros
Função
P0
Temperatura que o relé liga
P1
Temperatura que o relé desliga
P2
Correção temperatura
P3
Delay

Instruções de uso:

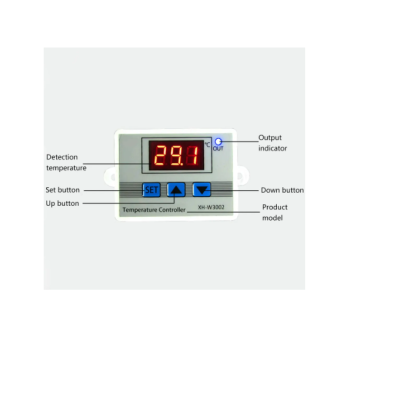

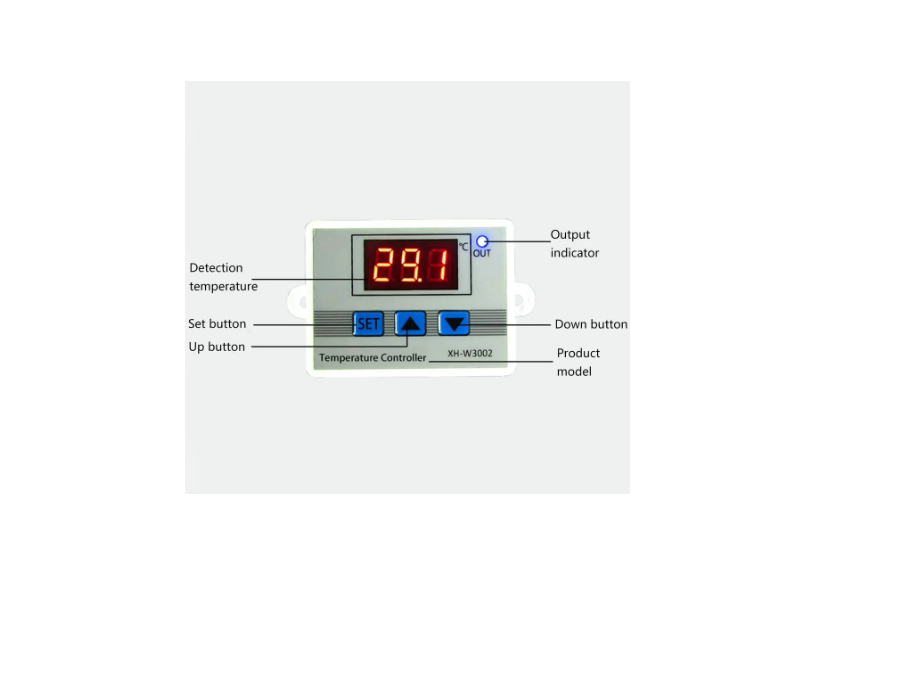

O termostato permite definir a temperatura P0 e P1, onde P0 é a temperatura em que o termostato fecha e P1 é a temperatura em que o termostato desliga. A ativação do termostato é indicada por um LED vermelho no canto superior direito do display (descrição "OUT").
• Mantenha pressionada a seta para cima para ajustar a temperatura P0. Quando o visor começar a piscar, você pode usar as setas para ajustar a configuração de temperatura do interruptor.
• Mantenha pressionada a seta para baixo para ajustar a temperatura P1. Assim que o display começar a piscar, você pode usar as setas para ajustar a configuração de temperatura de desligamento.

Para programar um atraso selecionar P3 e definir o tempo de atraso (delay) de acionamento do relé.

termostato digital programável 220v

Modos de funcionamento:
• Modo de aquecimento (P1- modo de refrigeração (P1> P2): Após ligar o dispositivo, a saída fica inativa até que a temperatura medida atinja o nível T1. Em seguida, a saída é ativada até que a temperatura medida atinja o nível P2.

Introdução ao Controlador de Temperatura XH-W3002

O XH-W3002 é um nome que surge frequentemente entre entusiastas de eletrónica, DIY ("Faça Você Mesmo") e automação caseira em Portugal. Trata-se de um termóstato digital ou controlador de temperatura de baixo custo, extremamente popular devido à sua simplicidade, versatilidade e preço acessível. Se precisa de controlar a temperatura de forma automática num projeto, seja para aquecimento ou arrefecimento, o XH-W3002 é frequentemente a solução ideal e fácil de encontrar.

Este guia rápido destina-se a utilizadores em Portugal que procuram compreender o que é o XH-W3002, como funciona, as suas aplicações comuns e onde o podem adquirir.

XH-W3002: Funcionalidades e Princípio de Operação

Basicamente, o XH-W3002 é um módulo eletrónico compacto que funciona como um interruptor controlado por temperatura. As suas componentes principais incluem:

Visor Digital: Mostra a temperatura atual medida pela sonda e os valores definidos durante a configuração.
Botões de Controlo: Normalmente dois botões (para cima e para baixo) que permitem definir as temperaturas de ligar e desligar.
Entrada de Alimentação: O módulo em si precisa de ser alimentado. Existem versões comuns para 12V DC, 24V DC e 220V AC (corrente alternada da rede elétrica). É crucial escolher a versão correta para a sua fonte de alimentação.
Entrada para Sonda: Conector para a sonda de temperatura (normalmente um sensor NTC 10K à prova de água, incluído com o módulo). Esta sonda mede a temperatura do ambiente ou objeto que se pretende controlar.
Saída a Relé: O módulo contém um relé que funciona como um interruptor. Este relé abre ou fecha um circuito externo (a carga), ligando ou desligando o dispositivo de aquecimento (ex: resistência) ou arrefecimento (ex: ventoinha, célula Peltier) que pretende controlar. A saída do relé é geralmente independente da tensão de alimentação do módulo, suportando cargas de diferentes voltagens (verificar sempre a capacidade máxima do relé, tipicamente 10A).
O funcionamento é simples: mede a temperatura com a sonda NTC, compara-a com os valores programados (P0 e P1) e ativa ou desativa o relé para manter a temperatura dentro do intervalo desejado.

Utilizações Típicas do XH-W3002 em Portugal

A versatilidade e baixo custo do XH-W3002 tornam-no ideal para inúmeros projetos DIY em Portugal:

Chocadeiras caseiras: Controlo preciso da temperatura para incubação de ovos.
Aquários e Terrários: Manutenção da temperatura ideal da água ou do ambiente para peixes e répteis.
Estufas e Germinadores: Controlo de tapetes de aquecimento ou sistemas de ventilação.
Controlo de Fermentação: Manutenção da temperatura em processos de fabrico de cerveja artesanal, iogurte ou pão.
Sistemas de Arrefecimento: Ativação de ventoinhas para arrefecer equipamentos eletrónicos ou pequenos armários.
Controlo de Aquecimento: Gestão de resistências de baixo consumo ou tapetes de aquecimento.

Como Configurar o XH-W3002: Passo a Passo Simplificado

A configuração do XH-W3002 é feita através dos dois botões e dos menus P0 a P3 (pode haver variações ligeiras):

P0 - Temperatura de Arranque (Ligar): Pressione e segure o botão esquerdo (seta para cima) até o visor piscar. Use os botões para definir a temperatura à qual deseja que o relé ligue (ative a carga). Pressione e segure o botão esquerdo novamente para guardar.
P1 - Temperatura de Paragem (Desligar): Pressione e segure o botão direito (seta para baixo) até o visor piscar. Use os botões para definir a temperatura à qual deseja que o relé desligue (desative a carga). Pressione e segure o botão direito novamente para guardar.

Modo Aquecimento: Defina P0 (Ligar) < P1 (Desligar). Ex: Ligar aquecedor a 24°C (P0=24), desligar a 25°C (P1=25).
Modo Arrefecimento: Defina P0 (Ligar) > P1 (Desligar). Ex: Ligar ventoinha a 30°C (P0=30), desligar a 28°C (P1=28).
Os menus P2 (calibração) e P3 (atraso no arranque) permitem ajustes mais finos. Consulte sempre o manual do XH-W3002 específico ou guias online para a correta ligação elétrica e configuração detalhada.

Considerações Importantes:

Tensão de Alimentação: Verifique se compra a versão correta (12V, 24V ou XH-W3002 220V) para alimentar o próprio módulo.
Capacidade do Relé: Confirme se a capacidade do relé (normalmente 10A) é suficiente para a carga (aquecedor/cooler) que vai ligar.
Segurança: Ao trabalhar com a versão 220V, tome precauções extremas. A eletricidade da rede é perigosa. Se não tem experiência, peça ajuda a alguém qualificado.
Conclusão:

O termóstato digital XH-W3002 é uma ferramenta poderosa, simples e económica para quem precisa de controlo básico de temperatura em Portugal. A sua facilidade de uso e disponibilidade fazem dele um favorito em inúmeros projetos caseiros e de automação.
