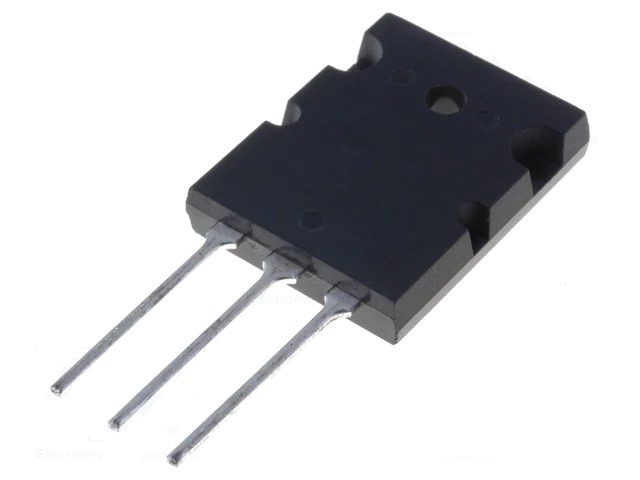

Transistor 2SA1943 PNP bipolar 230V 15A 150W TO3PL

(1958)

Tipo de transístor
PNP

Polarização
bipolar

Tensão coletor-emissor
230V

Corrente do coletor
15A

Potência dissipada
150W

Carcaça
TO3PL

Montagem
THT

Espécie de embalagem
tubo

Frequência
30MHz

O 2SA1943 é um transistor de potência de tipo PNP amplamente utilizado em aplicações de áudio e amplificação de potência. Ele é parte de uma família de dispositivos que também inclui o 2SC5200, um transistor complementar NPN, que é frequentemente usado em conjunto com o 2SA1943 para formar um par de transistores de saída.

O 2SA1943 é conhecido pela sua alta capacidade de amplificação e excelente desempenho em termos de potência e fidelidade de áudio. Ele é capaz de lidar com altas correntes e tensões, tornando-o adequado para aplicações em amplificadores de áudio de alta potência, sistemas de som profissionais e amplificadores de guitarra.

Este transistor possui uma configuração de três terminais, sendo eles a base (B), o emissor (E) e o coletor (C). O 2SA1943 é projetado para ser utilizado no modo de amplificação linear, onde a corrente e a tensão de entrada são amplificadas proporcionalmente para fornecer uma saída amplificada de alta potência.

É importante notar que o 2SA1943 requer cuidados em relação ao seu manuseio e instalação. Devido ao seu poder de amplificação e alta tensão, é necessário utilizar dissipadores de calor adequados para evitar o superaquecimento. Além disso, é fundamental respeitar as especificações do fabricante em termos de corrente máxima, tensão máxima e outras características elétricas para garantir o desempenho correto e seguro do transistor.

Em suma, o 2SA1943 é um transistor de potência PNP amplamente utilizado em aplicações de áudio de alta potência. Sua capacidade de amplificação, desempenho de áudio e robustez o tornam uma escolha popular para amplificadores de potência e sistemas de som profissionais. Com o devido manuseio e instalação adequada, o 2SA1943 é capaz de fornecer uma amplificação de áudio potente e de alta qualidade.
